Глава 5. Оборудование резервуаров низкого давления, его назначение и эксплуатация

Перечень рекомендуемого к установке на резервуары оборудования

Лестницы

Замерные площадки

Люки- лазы

Водоспускные приспособления

Хлопушки

Специальное оборудование

Дыхательные клапаны

Вентиляционные патрубки

Указатели уровня

Пробоотборники

Противопожарное оборудование

Для проведения операций по приему, хранению и отпуску нефтепродуктов из резервуаров их оборудуют специальной гарнитурой и арматурой (рис. 1 и 2). На рис. 1 показано расположение оборудования на вертикальных резервуарах для светлых нефтепродуктов, а на рис. 2 — для темных нефтепродуктов и масел. В таблице 1 приведен перечень оборудования резервуаров для светлых и темных нефтепродуктов с указанием его назначения.

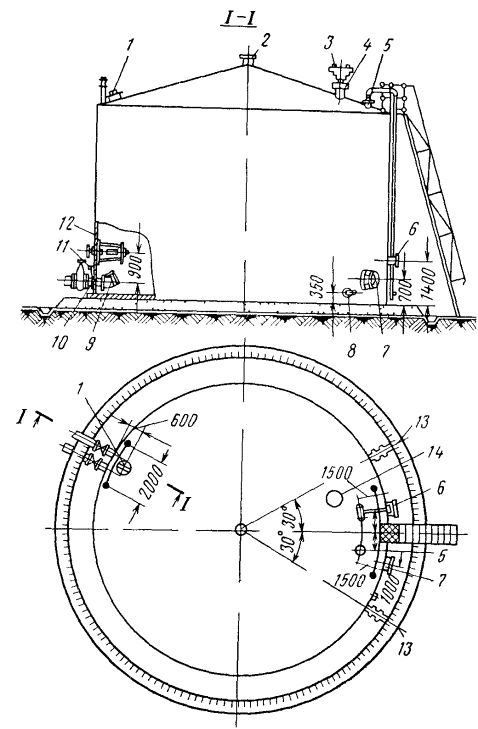

Рис. 1. Схема расположения оборудования на вертикальных резервуарах для светлых нефтепродуктов:

1-люк световой; 2 — патрубок вентиляционный; 3 — клапан дыхательный; 4 — предохранитель огневой; 5 — люк замерный; 6 — прибор для замера уровня; 7 — пюк-лаз; 8 — кран сифонный; 9—хлопушка; 10 — патрубок приемно-раэдаточный; 11 .— перепускное устройство; 12— управление хлопушкой; 13 — крайнее положение приемно-раэдаточных патрубков по отношению к оси лестницы; 14 - клапан предохранительный.

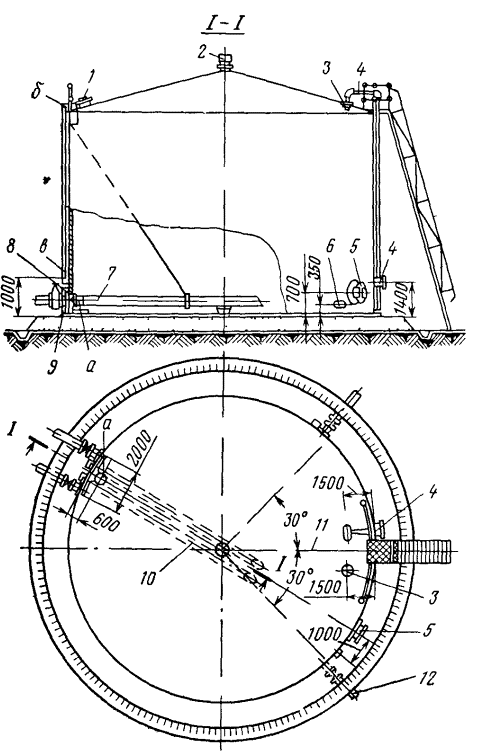

Рис. 2. Схема расположения оборудования на вертикальных резервуарах для темных нефтепродуктов:

1 — люк световой; 2 — патрубок вентиляционный; 3 — люк замерный; 4 — прибор для замера уровня; 5 — люк-лаз; 6 — кран сифонный; 7 — подъемная труба с шарниром а, роликовым блоком б и ручной лебедкой в; 8 — перепускное устройство; 9 — патрубок приемно-раздаточный: 10 — положение второй подъемной трубы (при условии ее остановки); 11 — ось стропиль­ной ноги и лестницы; 12 — крайнее положение приемно-раздаточных патрубков по отношению к оси лестницы
