2.5.3. Уголковые профили

Уголковые профили прокатываются в виде равнобоких и неравнобоких уголков (рис. 38, б). Сортамент уголков весьма обширен: от очень малых легких профилей с площадью сечения 1—1,5 см2 до мощных профилей с площадью 140 см2.

Полки уголков имеют параллельные грани, что облегчает конструирование. Минимальная толщина уголков определяется условиями про­катки и в равнобоких уголках приближается к требуемой по условиям    устойчивости

.

В неравнобоких уголках она уменьшается даже до (1/18 ¸ 1/21) b. Максимальная толщина уголков определяется конструктивными требованиями.

Уголки прокатываются длиной от 4 до 19 м. Большие длины при­няты для более крупных профилей. Заказные длины уголков обычно бывают 6, 9, 12 и 15 м.

Широкое применение уголки имеют в легких сквозных конструкциях. В клепаных конструкциях уголки являются основным соединительным элементом. С развитием сварки применение уголков сократилось.



Типы составных сечений из уголков

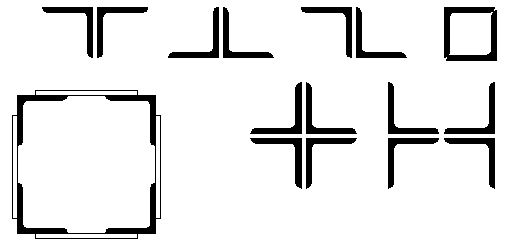

Рис. 39. Типы составных сечений из уголков

Уголковые рабочие стержни конструкции обычно состоят из двух или четырех уголков (рис. 39). Соединяя уголки попарно, можно получить сечения стержней удобные для прикрепления в узлах и равноустойчивые относительно основных осей.

Стержни из четырех уголков многодельны и применяются сравнительно редко, при больших усилиях выгоднее компоновать сечение стержней из более мощных профилей (швеллеров, двутавров).

Более экономичны уголки с меньшими толщинами. Сечения из тонких уголков лучше работают на продольный изгиб и поэтому выгоднее в сжатых стержнях. Растянутые элементы в клепаных конструкциях рассчитываются с учетом ослаб­ления площади, которое при данном диаметре заклепок тем меньше, чем тоньше полки уголка.



2.3.2. Работа стали под нагрузкой как следствие ее структуры

Работа стали в значительной степени зависит от прочности и работы контактных поверхностей и прослоек между зернами. В отдельных зернах феррита пластические деформации начинаются весьма рано, значительно раньше, чем напряжения стали в целом достигают предела текучести (поэтому модуль упругости стали, строго говоря, не является постоянным). Однако эти деформации сдерживаются в своем развитии сопротивлениями контактных поверхностей (более прочных, чем сами зерна), прослоек между зернами и перлитовых включений. После достижения сталью предела пропорциональности число зерен, перешедших в пластическое состояние, становится настолько большим, что оно заметно сказывается на наклоне кривой диаграммы растяжения. На пределе текучести в малоуглеродистых (С»0,2%) и низколегированных сталях сопротивления не очень мощных перлитовых включений, прослоек и контактных поверхностей исчерпываются; энергия, накопленная в кристаллитах феррита от сдерживающего влияния межкристаллических сопротивлений, проявляется вовне, происходит общий сдвиг, появляется площадка текучести (рис.1).
