2.5.6. Облегченные балки

Балки двутавровые облегченные и швеллеры облегченные имеют минимальную по условиям устойчивости толщину стенок примерно ( ) h. Сортамент облегченных двутавров и швеллеров включает профили от № 16 до № 30. Благодаря выгодному размещению металла в сечении эти профили в легких балочных конструкциях оказываются на 10 — 15% более экономичными, чем обычные двутавры или швеллеры.

2.5.7. Тавры

Весьма удобным профилем в сварных конструкциях являются тавры (см. рис. 38, д). Тавры могут заменять спаренные уголки в сварных фермах; из них можно составлять двутавровые сечения балочного типа (рис. 44). Крупные тавры в настоящее время не прокатываются; при наличии широкополочных двутавров они могут быть заменены разрезанными вдоль двутаврами. Мелкие тавры применяются в металлических переплетах.

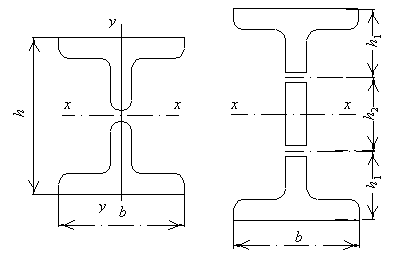

Рис. 44. Типы составных сечении из тавров
