5.12. Противопожарное оборудование

Заградители пламени

Пенокамеры

Система подслойного пожаротушения

5.12.1. Заградители пламени (огневые предохранители)

Огневые предохранители предохраняют резервуар от проникновения внутрь его пламени и искр. Поэтому дыхательная арматура — гидравлические и механические клапаны — устанавливается на заградителях пламени.

Огневой предохранитель (рис. 24) состоит из коробки, плотно заполненной гофрированными пластинками из меди, латуни, алюминия и других материалов, обладающих высокой теплоемкостью. При прохождении пламени по огневому предохранителю пластины отнимают тепло от горящего газа и понижают его температуру ниже температуры вспышки, — пламя гаснет. Гидравлическое сопротивление огневых предохранителей должно быть минимальным.

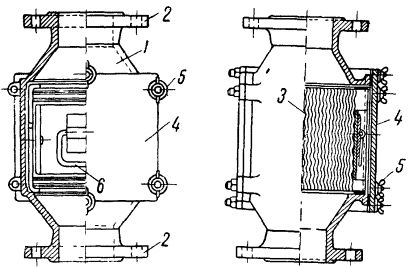

Рис. 24. Огневой предохранитель

1 — корпус; 2 — фланцы, 3 — ящик с пластинами , 4 — крышка кор­пуса; 5—гайки, 6 — ручка ящика с пластинами.
