5.12.3.7. Определение пленкообразующей способности раствора пенообразователя

Требуемая аппаратура, материалы и реактивы.

- цилиндр мерный по ГОСТ, 2 класса точности, вместимость 100 мм, погрешность не более ± 1,0 мм

- торсионные весы ТРВ-1.

- вода дистиллированная по ГОСТ.

- измерительное устройство (рис. 30), включающее ячейку, на подъемном столике, с площадью сечения 25 см2, датчика электропроводности, подключенного через высокоомный мост переменного тока (датчик электропроводности, включает две металлические пластины из нержавеющей стали с площадью поверхности 1 см2);

- шприц объемом 5 мл,

- этиловый спирт по ГОСТ ,

- бензол по ГОСТ.



Концентрата пенообразователя наливают 6,0 мл в мерный цилиндр и доводят дис­тиллированной водой до объема 100 мл.

Раствор пенообразователя заливают в стакан. С помощью подъемного мостика полностью погружают пластины датчика электропроводности в раствор. Измеряется величина электросопротивления раствора пенообразователя в ячейке. После измерения электросопротивления раствора пластины протираются этиловым спиртом. В ячейку заливают 75 см3 бензола и по стенке стакана из шприца подается раствор пенообразователя. Ячейку плавно поднимают до уровня погружения пластин, примерно на половину их высоты. Измеряется величина электросопротивления водной пленки раствора пенообразователя. Проводится десять измерений электросопротивления водной пленки в течение 20 минут.



Толщина водной пленки раствора пенообразователя на поверхности горючего рассчитывается по соотношению электросопротивления исходного раствора пенообразователя и водной пленки по формуле

Толщина водной пленки раствора пенообразователя

(8)

где δ - толщина водной пленки раствора пенообразователя, м,

 h - высота пластин измерительного датчика, м,

 Ry - электросопротивление исходного раствора пенообразователя, Ом·м,

Rf - электросопротивление водной пленки, Ом·м.



Полученные значения толщины водной пленки заносятся в журнал.

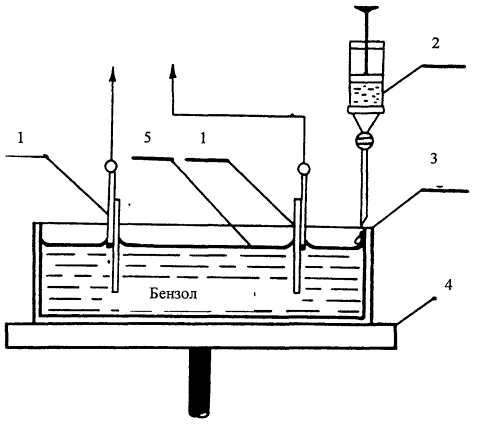

Схема измерительного устройства

Рис. 30. Схема измерительного устройства.

Обозначения на рисунке: 1. Металлические пластины; 2. Шприц; 3. Ячейка; 4. Подъемный столик; 5. Водная пленка
