7.5. Подготовка РВС к ремонтным работам

Заполнение резервуара негорючими газами

Зачистка резервуара от нефти парафина и твердых осадков



7.5.1. Заполнение резервуара негорючими газами

Установка для закачки дымовых газов (рис. 3) в резервуар должна обеспечить охлаждение этих газов от температуры, близкой к 400° С, до 35—40° С, фильтрацию и подачу их под давлением 200— 300 мм вод. cm. в резервуар.

Установка для закачки дымовых газов

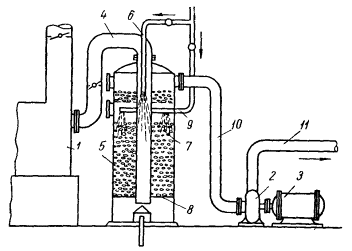

Рис. 4. Установка для закачки дымовых газов:

1 — дымовая труба; 2 — вентилятор; 3 — электродвигатель; 4 — вертикальная труба теплообменника; 5 — теплообменник; 6,9 — оросители; 7— «мокрая» насадка, 8 — решетка; 10 — всасывающий трубопровод; 11 — напорный трубопровод.







Отходящие дымовые газы из котельной под действием вентилятора через вертикальную трубу теплообменника (скруббера) засасываются в нижнюю его часть. Первоначально газы охлаждаются при помощи оросителя 6, помещенного в трубе теплообменника. Поднимаясь обратно по корпусу теплообменника, дымовые газы встречают на пути «мокрую» насадку 7 из колец Рашига, уложенную на решетке 8 и смачиваемую оросителями 9. После «мокрой» насадки газы проходят через «сухую» насадку (фильтр), собранную на верхней решетке скруббера также из колец Рашига, которые предварительно опускают в машинное масло. Перед началом наполнения резервуара дымовыми газами дыхательная аппаратура, пеновводы и другие трубопроводы заглушают, а замерный и световой люки открывают для свободного вытеснения паровоздушной смеси.

Наполнение резервуара газами прекращают при достижении в газовом пространстве объемной концентрации углекислого газа не менее 10% (—0,5%), а кислорода не более 5% (+0,5%). Пробы воздуха отбирают непосредственно под крышей резервуара. После достижения требуемого соотношения концентраций углекислого газа и кислорода световой и замерный люки плотно закрывают. Проверяют степень герметичности резервуара, для чего резервуар выдерживают в течение 2 ч после закрытия люков, и вновь определяют концентрацию углекислого газа и кислорода в резервуаре. Если их концентрация не изменилась, герметичность считается хорошей. Если концентрация проверяемых газов изменилась более чем на 0,5%, устраняют неплотности и, добившись достаточной герметичности резервуара (необходимой концентрации углекислого газа и кислорода), приступают к выполнению ремонтных работ.
