2.5. Сортамент

Общая характеристика профилей сортамента

Сталь листовая

Уголковые профили

Швеллеры

Двутавры

Облегченные балки и тавры

Трубы

Гнутые фасонные профили



2.5.1. Общая характеристика профилей сортамента



Основные профили сортамента

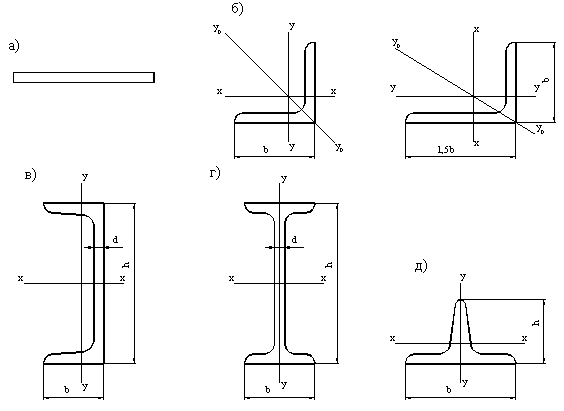

Рис. 38. Основные профили сортамента



Первичным элементом стальных конструкций является прокатная сталь, листовая или профильная, которая вырабатывается на металлургических заводах. Из этих элементов на заводах — изготовителях стальных конструкций собираются конструктивные элементы (балки, колонны и т. п.), целые конструкции или их отдельные части. Наличие готовых прокатных профилей, наряду с машинной обработкой их на заводах, обеспечивает индустриальное и быстрое изготовление стальных конструкций.

Перечень прокатных профилей с указанием их формы, размеров, допусков, характеристик металла и веса 1 пог. м называется сортаментом.

Сортамент оформлен в каталоги (стандарты).

Употребляемая в стальных конструкциях прокатная сталь делится на две группы:

1) сталь листовая толстая или тонкая, прокатываемая между двумя валками, и универсальная, прокатываемая между четырьмя валками в виде широкой полосы прямоугольного сечения (рис. 38, а);

2) сталь профильная — уголки, швеллеры, двутавры, тавр и т. д. (рис. 38, б—д).

Типы прокатываемых профилей в значительной степени определяют конструктивную форму элементов сооружений, а следовательно, трудо­емкость изготовления и расход стали. Наличие разнообразных профилей, и рациональных их сечений способствует проектированию экономичных конструкций.

Однако подбор сечений по чрезмерно обширному сортаменту приводит к большому разнообразию профилей в конструкции, что нерационально вследствие большей стоимости проката, а также повышения трудоемкости изготовления

Учитывая эти обстоятельства, следует стремиться к применению в одной конструкции небольшого количества различных профилей, не допуская, однако, при этом существенного утяжеления конструкции.

Известное влияние на конструктивную форму стальных конструкций оказывает различие в стоимости отдельных профилей стали.

Самыми дешевыми являются листовая универсальная сталь, а также прокатные двутавры и швеллеры, что должно стимулировать их широкое применение.

Первый сортамент прокатной стали в России был составлен в 1900 г. под руководством известного мостостроителя проф. Н. А. Белелюбского (затем он был пересмотрен, расширен и улучшен в 1930—1932, 1939 и 1957 гг.).

В 1957 г. выпущены новые ГОСТы на большую часть профилей сортамента. Эти ГОСТы составлены на основе большой теоретической работы по установлению рациональных типов профилей. Основные отличия новых ГОСТов от предыдущих — переход на более экономичные тонкостенные сечения профильной стали, укрупнение сортамента профильной и листовой стали, установление более частой градации для области наиболее употребительных профилей и сокращение градации в области редко употребляемых профилей.

По теории сортамента, т. е. по установлению законов, на основании которых должны разрабатываться наиболее экономичные с точки зрения затраты металла и трудоемкости изготовления профили, имеются работы проф. Б. П. Михайлова, и др.

2.1. Виды разрушения металла

Разрушение материала возможно:

  • хрупкое—от отрыва, получающегося тогда, когда расстояние между двумя смежными элементами тела, расположенными по направ­лению силового воздействия, увеличится в результате этого воздействия настолько, что силы сцепления между этими элементами окажутся погашенными; разрушению от отрыва соответствует вторая теория прочности (теория наибольших удлинений);
  • пластичное — от сдвига, получающегося тогда, когда будет превзойдено сопротивление взаимному сдвигу двух смежных элементов тела; разрушению от сдвига соответствует третья (теория наибольших касательных напряжений) или четвертая (энергетическая) теория прочности.
