2.3.6.3. Развитие шарнира пластичности при нормальных и касательных напряжениях

Касательные напряжения оказывают большое влияние на развитие пластичности. При наличии касательных напряжений текучесть появляется не тогда, когда пределу текучести равняется нормальное напряжение s, а когда ему равняется приведенное напряжение,

приведенное напряжение

Поэтому при фибровой текучести, когда в крайней фибре s = sт, в соседних фибрах приведенное напряжение будет больше нормального напряжения; треугольная эпюра нормальных напряжений заменяется выпуклой кривой приведенных напряжений (рис.28). По нейтральной оси ордината этой эпюры равна величине . Очевидно, что напряжения по этой эпюре должны достигнуть значений sт раньше, чем по треугольной эпюре. Текучесть может появиться не только у крайних фибр (рис. 29, а), но и у нейтральной оси (при больших касательных напряжениях, рис. 29, б) и очень быстро распространиться по высоте сечения.

Эпюра приведённых напряжений при изгибе балки

Рис. 28. Эпюра приведённых напряжений при изгибе балки



При этом в двутавровых сечениях пояса могут остаться упругими; в таком состоянии балка также теряет сопротивление, так как пояса лишены связи между собой. При больших напряжениях sy распределение зон пластичности получается несимметричным (рис. 29, в).



Распределение зон пластичности в изгибаемых элементах

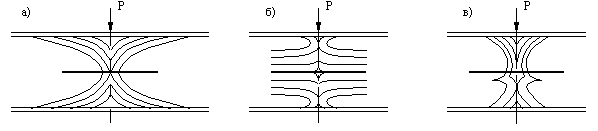

Рис. 29. Распределение зон пластичности в изгибаемых элементах

а — при больших нормальных напряжениях sx  в длинных балках; б — при больших касательных напряжениях в коротких балках; в — при боль­ших касательных и нормальных напряжениях sy (в коротких балках)

Распределение напряжений s и t при развитии пластических деформаций

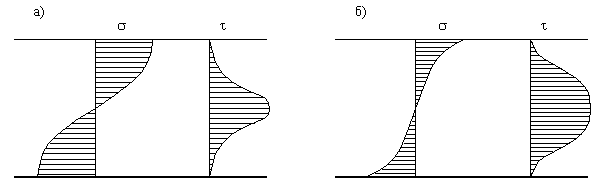

Рис.30. Распределение напряжений s и t при развитии пластических деформаций

а — при больших нормальных напряжениях;  б — при больших касательных напряжениях



При достижении приведенным напряжением предела текучести  напряжения s и t не достигают предельных значений и могут изменяться (как связанные равенством ) только в противоположных направлениях: при увеличении s должно уменьшаться t и наоборот. Обычно при начале пластичности от крайних фибр увеличивается напряжение s. Уменьшение t в области   должно компенсироваться увеличением t в области упругой работы бруса, так как поперечная сила при увеличении нагрузки увеличивается (рис. 30, а). Таким образом, напряжения t резко увеличиваются в средней части сечения бруса, где еще нет пластических деформаций, что приводит к весьма быстрому увеличению в этой области приведенных напряжений и, следовательно, к весьма быстрому достижению ими предела текучести и пронизыванию пластичностью всего сечения бруса.

Однако в том случае, когда пластичность начинается в стенке (при больших касательных напряжениях) и распространяется к поясам, картина может быть иной: касательные напряжения тормозят нормальные и те не развиваются в средней части сечения; сопротивление исчерпывается при развитии пластических деформаций по всей стенке при небольших нормальных напряжениях и небольших прогибах (рис. 30, б).



2.2. Стали, применяемые в резервуаростроении

В стальных конструкциях в основном применяется мягкая малоуглеродистая сталь 3 с содержанием углерода до 0,22%, которая по терминологии ГОСТ может быть разных марок (табл.1 и 2). Она хорошо сваривается, почти не закаливается и потому является весьма удобной для работы в элементах конструкций.

Прочие марки углеродистых сталей обыкновенного качества (Ст. 0, Ст. 2, Ст. 4, Ст. 5) почти не применяются в стальных резервуарах по следующим причинам: стали марок Ст. 1 и Ст. 2 менее прочны и требуют большей затраты металла на кон­струкции; сталь марки Ст. 4 с успехом могла бы применяться в стальных конструкциях, но она в основном идет на судостроение, сталь марки Ст. 5 очень жестка, а потому менее приспособлена к условиям завод­ской обработки и, кроме того, плохо сваривается, стали марок Ст. 6 и Ст. 7 как наиболее жесткие вовсе не применяются в стальных конст­рукциях; сталь марки Ст. 0 — отбракованная из прочих сталей, и пото­му может применяться только в нерасчетных элементах конструкций.
