5.6. Хлопушки

Хлопушки (рис. 4) предохраняют нефтепродукт от утечки из резервуара при повреждениях трубопроводов и задвижек. Хлопушки бывают неуправляемые и управляемые.

Неуправляемые хлопушки ставят на нагнетательных линиях. Они открываются под действием напора текущего нефтепродукта и закрываются по окончании перекачки под влиянием собственного веса.

Хлопушка

Хлопушка

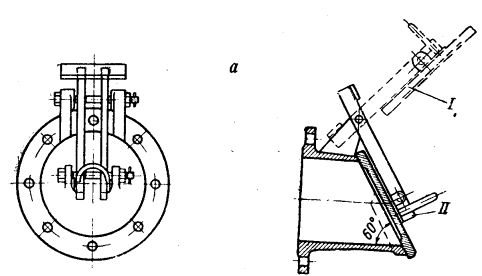

Рис. 4. Хлопушка:

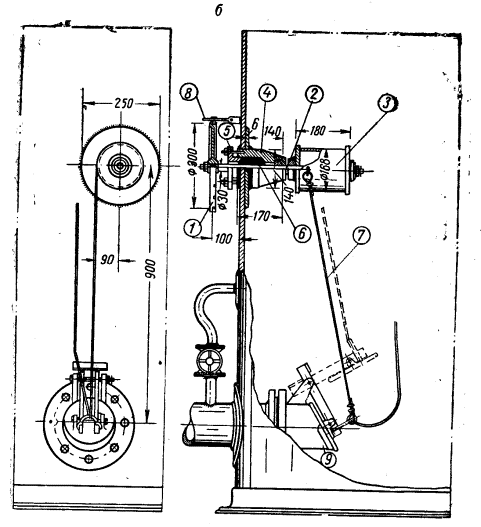

а — устройство хлопушки: I—хлопушка открыта; II — хлопушка закрыта; б — подъемник хлопушки: 1 — штурвал; 2 — вал подъемника; 3 — барабан; 4— корпус сальника; 5 — втулка сальника; 6 — сальниковая набивка; 7 — трос подъемника; 8 — стопор хлопушки; 9 — хлопушка.



Управляемые хлопушки (крышки которых можно по желанию поднимать или опускать) ставят на всасывающих и приемноотпускных трубопроводах. Управление хлопушками может осуществляться либо через стенку резервуара (рис. 4), либо через его крышу. Открытие хлопушки большого диаметра при заполненном резервуаре затруднено, так как приходится преодолевать вес столба нефтепродукта, давящего на крышку хлопушки. В таких случаях для облегчения открытия хлопушки устанавливают уравнительные обводные трубки или же на крышке хлопушки ставят разгрузочные шайбы.

Иногда вместо управляемых хлопушек устанавливают внутренние задвижки.



2.3.2. Работа стали под нагрузкой как следствие ее структуры

Работа стали в значительной степени зависит от прочности и работы контактных поверхностей и прослоек между зернами. В отдельных зернах феррита пластические деформации начинаются весьма рано, значительно раньше, чем напряжения стали в целом достигают предела текучести (поэтому модуль упругости стали, строго говоря, не является постоянным). Однако эти деформации сдерживаются в своем развитии сопротивлениями контактных поверхностей (более прочных, чем сами зерна), прослоек между зернами и перлитовых включений. После достижения сталью предела пропорциональности число зерен, перешедших в пластическое состояние, становится настолько большим, что оно заметно сказывается на наклоне кривой диаграммы растяжения. На пределе текучести в малоуглеродистых (С»0,2%) и низколегированных сталях сопротивления не очень мощных перлитовых включений, прослоек и контактных поверхностей исчерпываются; энергия, накопленная в кристаллитах феррита от сдерживающего влияния межкристаллических сопротивлений, проявляется вовне, происходит общий сдвиг, появляется площадка текучести (рис.1).
