1.3.2. Песчаные подушки

Если залегающие непосредственно под подошвой фундамента грунты слабые, рыхлые, с малым расчетным сопротивлением и не могут служить естественным основанием под фундамент, в качестве основания применяются песчаные подушки. В этом случае слабые грунты под подошвой удаляют на глубину, определяемую расчетом, а образовавшийся котлован заполняют крупно- или среднезернистым песком или гравелистым грунтом, обладающими малой сжимаемостью и допускающими давление в 2—2,5 кг/см2 (в зависимости от крупности зерен и степени уплотнения).

Песчаные подушки работают так же, как и рассмотренные выше грунты основания.

Давление в грунтах основания быстро уменьшается (см. рис. 2) по мере удаления от подошвы, достигая в ленточных фундаментах 55 % от среднего давления под подошвой на глубине, равной ширине фундамента, и 30 % на глубине, равной двойной ширине подошвы. В прямоугольных в плане фундаментах падение давления происходит еще интенсивнее.

В связи с указанными свойствами грунтов, поперечное сечение песчаных подушек может быть принято по кривой изобар. Размеры подушек должны быть такими, чтобы давления, возникающие по кривой (рис. 28), были равны или меньше расчетного сопротивления на слабый (заменяемый) грунт. Свойство уменьшения давления в грунтах по мере удаления от источника сжатия используется также при определении ширины подошвы фундамента в тех случаях, когда подстилающий слой слабее рабочего. На практике для упрощения формы очертание подушки в разрезе принимается не по кривой равных давлений, а по объемлющей ломаной, как показано на рис. 28, а справа. Отсыпка песчаной подушки производится слоями толщиной 15—20 см с тщательным уплотнением площадочными вибраторами.

Ширина подушки понизу обычно принимается равной ширине подошвы фундамента с небольшим уширением (на 20—25 см) вверху подушки, учитывая, что изобары давлений, соответствующие 50–55 % от средних давлений под подошвой, обычно не выходят за пределы ширины подошвы фундаментов.



Расчет песчаных подушек сводится к следующему.

1. Определяют ширину подошвы фундамента b из условия прочности песчаной подушки по формуле:

Ширина подошвы фундамента

(29)



2. Находят величину a — отношение расчетного сопротивления слабого грунта к среднему давлению под подошвой (расчетному сопротивлению песчаной подушки):

Отношение расчетного сопротивления слабого грунта к среднему давлению под подошвой

(30)

3. Зная величину a, находим по табл. 4 отношение h/b, обозначенное через m.

По найденным величинам b и m определяют высоту подушки h по формуле:

Высота подушки

(31)

Песчаная подушка

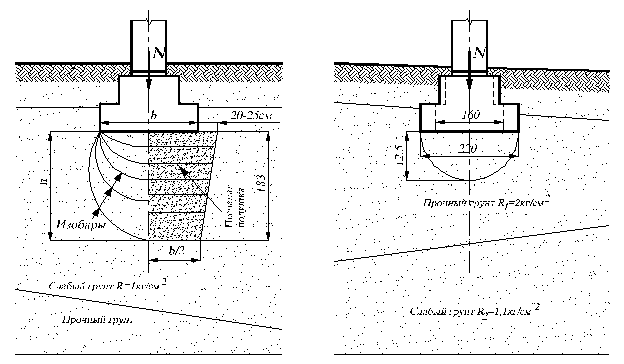

Рис. 26. Песчаная подушка: а – данные к примеру 3; б– данные к примеру 4.

Пример 3.

Рассчитать ленточный фундамент с песчаной подушкой при таких данных: нагрузка на 1 п.м. подошвы Nн = 32000 кг; грунт — пылеватый песок, насыщенный водой с расчетным сопротивлением R=1,0 кг/см2; расчетное сопротивление на песчаную подушку Rп=2,0 кг/см2.

Находим ширину подошвы фундамента b из условия прочности песчаной подушки по формуле (29):

и величину a по формуле (30):



По табл. 4 для ленточного фундамента a = 0,5 соответствует т = 1,14.

Высота песчаной подушки по формуле (31):



При расчете подстилающего слоя  слабого  грунта на прочность подбирается такая ширина подошвы фундамента, при которой давление на подстилающий слой не превышает расчетного. Ход расчета показан на примере 4.

Пример 4.

Геологический разрез площадки показан на рис. 26, б. Дано: N 32000 кг, расчетное сопротивление на рабочий слой R1=2,0 кг/см2, расчетное сопротивление на подстилающий слой R2=1,1 кг/см2.

Ширина подошвы фундамента из условия прочности несущего слоя грунта по формуле (29):

 Расстояние от низа подошвы до подстилающего слоя слабого грунта h = 125 см. Величина

 По табл. 4 (при ленточном фундаменте) величине m 0,78 соответствует величина a 0,65.

Давление на подстилающий слой по формуле (30)

расчетного R2.

Уширяем подошву фундамента до 220 см и определяем давления a1 и a2:

По табл. 4 величине m = 0,57 соответствует a = 0,77; давление на слабый подстилающий слой:

 расчетному R2.
