5.12.3.1. Определение технических характеристик оборудования и элементов системы подслойного пожаротушения при ее комплектации конкретным оборудованием и пенообразователем

5.12.3.1.1. Основные регламентируемые параметры концентратов и рабочих водных растворов пенообразователей

Кратность пены, полученной на основе рабочих водных растворов пенообразователей не должна зависеть от жесткости воды, использованной для приготовления рабочего раствора.

Пенообразователь не должен содержать осадка и посторонних примесей.

По токсичности пенообразователь должен соответствовать четвертому клас­су опасности (ГОСТ 12.1.007)

Срок хранения концентрата пенообразователя - не менее 10 лет.

Предпочтительным является применение биологически разлагаемых пенообразователей.

Основные технические показатели пленкообразующих пенообразователей и пен на их основе приведены в таблице 8.



Таблица 8

Основные технические показатели пленкообразующих пенообразователей и пен на их основе

Наименование показателя

Значение показателя

Методика измерения

Поверхностное натяжение рабочего рас­твора пенообразователя, мН/м

не выше 18,0

Приводится ниже

Межфазное поверхностное натяжение на границе с гептаном, мН/м

не менее 3,0

Приводится ниже

Критическая интенсивность подачи

пенообразующего раствора, кг/м2/с

не более 0,015

Приводится ниже

Вязкость концентрата пенообразователя при температуре 20 °С

не более 100 сСт

по ГОСТ

3900-74

Кратность пены

не менее 5,0

Приводится ниже

Концентрация рабочего раствора, не более

6,0 % (масс)

-



Температура замерзания не выше

минус 15 °С

по ГОСТ 20287-74

Пленкообразующая способность, через 10 мин

не ниже 20 мкм

Приводится ниже





Основные показатели качества пеногенераторов (рис. 26) должны соответствовать значениям, приведенным в таблице 9

Таблица 9

Основные показатели качества пеногенераторов

Наименование показателя

Значение показателя для  пеногенератора

Методы испытания, Дополнительные условия

Пример условного обозначения пеногенератора

ВПГ-10

ВПГ-20

ВПГ-40





Производительность по раствору и пене, кг/с

10±2

20 ±3

40 ± 5

поп 11 ип12 при дав­лении раствора (9 ± 1) × 105 Па

Кратность пены, не менее

3,0

3,0

3,0

по п. 1. 3. при давлении рас­твора (9 ± 1) × 105 Па и об­ратном давлении (2,5 ± 0,2) ×105 Па

Величина максималь­ного противодавле­ния,

× 105 Па

не менее 30 % от давления раствора  на входе в пеногенератор



по п.2







Схемы высоконапорного пеногенератора с встроенным воздушным предохранителем и обратным клапаном

а)

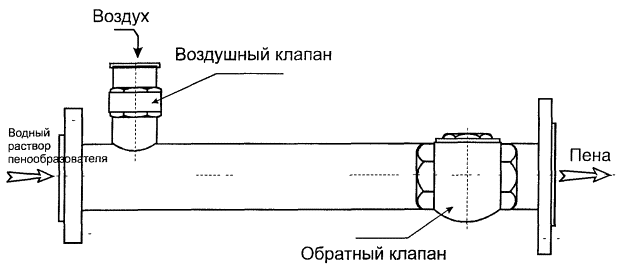

Схемы высоконапорного пеногенератора с встроенным воздушным предохранителем и обратным клапаном

б)



Рис. 26. Схемы высоконапорного пеногенератора с встроенным воздушным предохранителем (а) и обратным клапаном (б)





На этой стадии испытаний определяются следующие параметры

  • производительность пеногенератора по раствору и по пене,
  • кратность пены при заданном давлении рабочего раствора пенообразователя на входе в пеногенератор;
  • кратность пены при заданном обратном давлении пены на выходе трубопровода





5.12.3.1.2. Определение производительности пеногенераторов по раствору

Вход пеногенератора с помощью пожарного рукава диаметром 77 мм и длиной 20 м подключается к пожарной автоцистерне с водой, а выход через рукавную линию длиной 20 м подводится к мерной емкости (бочке). Рабочее давление воды определяется по манометру. По секундомеру фиксируется время заполнения емко­сти водой при давлении на входе в пеногенератор 8,0; 9,0, 10,0; 11,0 атм. Измерения проводятся через 20 с с момента установившегося значения заданного давления.

Производительность пеногенератора по раствору (Ps) рассчитывается по формуле:

Производительность пеногенератора по раствору

(1)

где: Vs- объем емкости, м3; t - время заполнения емкости, с.





5.12.3.1.3. Определение производительности пеногенератора по пене

Вход пеногенератора с помощью пожарного рукава диаметром 77 мм и дли­ной 20 м подключается к пожарной автоцистерне с раствором пенообразователя, а выход через рукавную линию подключается к металлическому трубопроводу дли­ной 10 м и диаметром 200 мм (рис 27). На конце трубы устанавливается задвижка, а перед ней манометр со шкалой измерения 4 или 6 атм. После задвижки должен быть отрезок трубопровода длиной 1 м. Перед задвижкой устанавливается отвод трубы для отбора пены диаметром один дюйм с шаровым краном. По секундомеру фиксируется время заполнения мерной емкости (бочки) пеной при давлении на входе в пеногенератор 8,0; 9,0, 10,0, 11,0 атм. Измерения проводятся через 20 с с момента установившегося значения заданного давления

Производительность пеногенератора по пене (Pf) рассчитывается по формуле:

Производительность пеногенератора по пене

(2)

где Vf- объем емкости с пеной, м3, t - время заполнения емкости, с.





5.12.3.1.4. Определение кратности пены

Для определения кратности пена на установке, описанной в п 1 2, отбирается через отводную линию с шаровым краном в мерную емкость (банку). После полного разрушения пены объем раствора пенообразователя. Кратность пены определяется при давлении на входе в пеногенератор 8,0; 9,0, 10,0, 11,0 атм.

Кратность пены рассчитывается по формуле:

Кратность пены

(3)

 где. Vf - объем пены, м; V1 - объем раствора пенообразователя, м3.











Раздаточные устройства нефтебаз

Мелкие партии нефтепродуктов на нефтебазах отпускаются в автоцистерны, контейнеры, бочки и в другую мелкую тару через специальные раздаточные устройства — автоэстакады, автоколонки, разливочные и автозаправочные станции (АЗС). С внедрением централизованных поставок и строительства широ­кой сети АЗС резко сократился объем реализации нефтепродуктов в мелкую тару через разливочные. Централизованные поставки нефтепродуктов осуществляются по заявкам потребителей в арендуемых базой автоцистернах. Налив нефтепродуктов в автоцистерны осуществляется на специальных автоэстакадах или системах автоматического налива (АСН).
