5.5. Водоспускные приспособления

В большинстве резервуаров, за исключением некоторых масляных резервуаров, под слоем нефтепродукта находится слой воды. Этот «подтоварный» слой воды предохраняет нефтепродукт от утечек через неплотности днища. «Зеркало» его представляет собой идеальную поверхность отсчета при замерах нефтепродукта, так как водяной слой покрывает все неровности днища. Помимо этого водяная подушка может быть использована в качестве водозеркального подогревателя.

Водоспускной кран

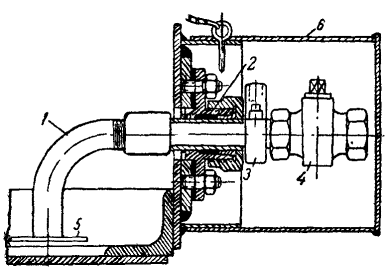

Рис. 3. Водоспускной кран:

1 — угловой патрубок; 2 — сальниковое уплот­нение; 3 — муфта поворотной рукоятки; 4 — пробковый кран; 5—диафрагма, 6 — чехол.



Подтоварная вода накапливается, выпадая из обводненных нефтепродуктов, либо ее искусственно подкачивают в резервуар. Нормальная высота водяной подушки равна 3—5 см, а при водо-зеркальном подогреве составляет 30—35 см. Держать излишнее количество воды в резервуаре нецелесообразно, так как этим уменьшается его полезная емкость. Поэтому излишнюю воду периодически выпускают из резервуаров через водоспускные краны. В южных районах применяют водоспускные краны, установленные в дне резервуаров у уторных угольников. Зимой этот кран утепляется соломой или сеном для предупреждения замерзания воды и разрыва крана при случайных заморозках. В северных районах применяют поворотный водоспускной кран (рис. 3).

Спуск воды из резервуаров можно автоматизировать. Для этого у конца спускного трубопровода устанавливают фотоэлемент, а через лоток спускаемой воды пропускают луч света. Как только вместо воды пойдет непрозрачный нефтепродукт, фотоэлемент с помощью реле закрывает водоспускную задвижку.

На резервуарах диаметром менее 20 м ставят один-два водоспускных крана диаметром 11/2", а при диаметре резервуара более 20 м — диаметром 2".





Раздаточные устройства нефтебаз

Мелкие партии нефтепродуктов на нефтебазах отпускаются в автоцистерны, контейнеры, бочки и в другую мелкую тару через специальные раздаточные устройства — автоэстакады, автоколонки, разливочные и автозаправочные станции (АЗС). С внедрением централизованных поставок и строительства широ­кой сети АЗС резко сократился объем реализации нефтепродуктов в мелкую тару через разливочные. Централизованные поставки нефтепродуктов осуществляются по заявкам потребителей в арендуемых базой автоцистернах. Налив нефтепродуктов в автоцистерны осуществляется на специальных автоэстакадах или системах автоматического налива (АСН).
