1.3.4. Расчет оснований из свай-стоек

Расчет оснований из свай-стоек на вертикальную нагрузку производится по формуле:

(34)

где Q – расчетная вертикальная нагрузка, действующая на основание; i число свай в основании; Рпр.в – несущая способность сваи-стойки;

Qnp.в – несущая способность основания из свай-стоек, равная сумме несущих способностей одиночных свай-стоек, входящих в основание.



При расчете оснований из свай-стоек принимают, что вся расчетная нагрузка Q от веса сооружения, ростверка и грунта на обрезах передается сваями-стойками от подошвы ростверка непосредственно на материк — на грунты, залегающие ниже плоскости острия свай (рис. 31), и что грунты между сваями не принимают участия в передаче нагрузки Q и практически не работают на сжатие. На основании этих предпосылок считают, что сопротивление основания сжатию равно сумме сопротивлений сжатию одиночных свай, входящих в основание. Учитывая также, что грунты материка, расположенные ниже острия свай, обладают большим модулем деформаций Е и малой сжимаемостью, свайные основания из свай-стоек обеспечивают прочность и устойчивость сооружения и не требуют расчета на осадку. Эпюра давления на грунт по плоскости острия свай имеет такую же форму, как и для жестких фундаментов.

Основание из свай-стоек

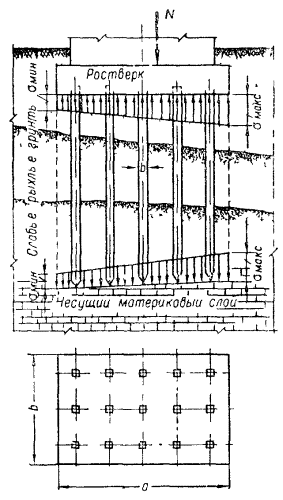

Рис. 31. Основание из свай-стоек.



Нагрузка на сваю-стойку по подошве ростверка не должна превышать расчетного сопротивления сжатию сваи-стойки Pпр.с Предельное сопротивление сваи-стойки в земле Рпр.с определяется из условия прочности материала сваи как стойки, работающей на сжатие с учетом продольного изгиба в окружающих сваю пластах грунта и ударного воздействия бабы или молота при забивке. Предельное сопротивление одиночной сваи-стойки и соответствующие размеры поперечного сечения могут быть приняты по табл. 21.

Таблица 21

Сопротивление сжатию железобетонной сваи-стойки Рпр.с, т,   из бетона марки 200

Длина сваи,

Сечение сваи, см

м

20320

25325

30330

35335

40340

5,0

19,7

6,0

16,8

32,6

7,0

14,5

28,5

8,0

12,5

25,3

43,4

9,0

22,5

39,8

10,0

20,7

36,3

58,5

11,0

34,0

54,0

12,0

31,1

50,2

13,0

29,5

46,5

69,0

14,0

43,6

66,0

15,0

42,0

63,5

16,0

40,2

61,0

18,0

55,0

20,0

51,5



Глубина заделки сваи-стойки в опорный пласт определяется: для забивных свай контрольным отказом в процессе забивки; для набивных свай 20–50 см.
